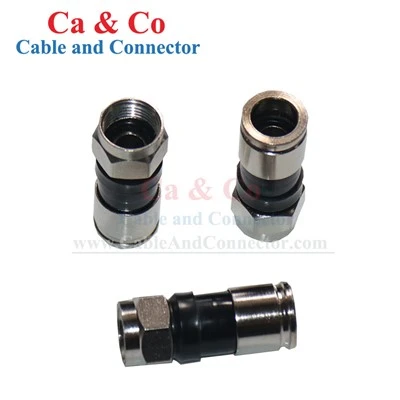

DTYHXL RG6-kompresjonskontakten er en komprimeringskontakt av F-type for terminering av RG6-standard--koaksialkabel i CATV, bredbånd, satellitt-TV og andre 75-ohm koaksialsystemer. RG59-kompatibilitet, nikkel-belagt messing- eller sinklegeringskonstruksjon og med- eller uten-O-ringkonfigurasjoner er tilgjengelige for forskjellige kabel- og installasjonskrav.
Spesifikasjon
|
Produkttype |
CCYHXL RG6 kompresjonskontakt |
|
DAYTAI modell |
CC-FC-RG6-DTYHXL |
|
Frekvensområde |
DC~1000MHz |
|
Impedans |
75 ohm (nominell) |
|
Arbeidsspenning |
335V Maks |
|
Tåler spenning |
750V Rms |
|
Senterkontakt |
Mindre enn eller lik 10 mΩ |
|
Ytre kontakt |
Mindre enn eller lik 5 mΩ |
|
Isolasjonsmotstand |
Større enn eller lik 1000 MΩ |
|
Egnet for kabel |
RG6 koaksialkabel |
|
Konstruksjonsmetode |
Egnet for komprimeringsverktøy (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) er valgfritt |
|
Materiale |
Forniklet messing eller sinklegering |
|
Temp. Spekter |
-35~+60 grader |
RG6-kabelkompatibilitet
Standard-Shield RG6:Designet for RG6-standard-skjold koaksialkabel, med kontaktstrukturen tilpasset kabelens senterleder, dielektrikum, skjerming og kappe.
RG59 Alternativ:En RG59-kompatibel konfigurasjon er tilgjengelig for applikasjoner som bruker RG59-kabel.
Kabelverifisering for massebestillinger:For volumbestillinger kan kabelspesifikasjoner eller prøver gis for verifisering av koblingskompatibilitet før produksjon.
Komprimeringsavslutning
Kabelinnføring:Den forberedte koaksialkabelen føres inn til senterlederen når senterkontakten og skjermen er plassert mot ytre kontakt.
Kompresjonsfiksering:Kontakten komprimeres rundt den forberedte kabelen for å sikre kabelkappen og opprettholde termineringsposisjonen.
Verktøy-Kontrollert oppsigelse:Kompatible kompresjonsverktøy gir kontrollert kompresjon for repeterbar kabelterminering under feltinstallasjon og volummontering.
75-Ohm F-type tilkobling
F--grensesnittet opprettholder den sentrale signalbanen og den ytre skjermbanen som kreves for 75-ohm koaksiale systemer.
Senterkontakt:Senterlederen er sikret inne i senterkontakten for å etablere signalforbindelsen.
Ytre kontakt:Den ytre kontakten griper inn i kabelskjermlaget for å opprettholde skjermforbindelsen gjennom kontakten.
Bredbåndsfrekvensbruk:Kontakten er egnet for CATV-, bredbånds-, satellitt- og RF-distribusjonsapplikasjoner innenfor den spesifiserte driftsfrekvensen.
Kontakt- og isolasjonsytelse
Lav kontaktmotstand:Sentrum og ytre kontaktmotstand kontrolleres under produksjon for å opprettholde en stabil elektrisk forbindelse etter terminering.
Senter-til-Shield-isolasjon:Den isolerende strukturen skiller senterkontakten fra den ytre ledende kroppen for å forhindre utilsiktet elektrisk kontakt mellom signal- og skjermbanen.
Elektrisk inspeksjon:Ferdige produksjonspartier kontrolleres for kontaktmotstand, isolasjonsmotstand og tåler spenning i henhold til gjeldende inspeksjonskrav.
Koblingskonstruksjon
Nikkel-belagt messing
Nikkel-belagt messing er tilgjengelig for prosjekter som krever et messingkoblingshus med en belagt overflate.
Sinklegering
Sinklegering er tilgjengelig som et alternativt kroppsmateriale for forskjellige produkt- og innkjøpsspesifikasjoner.
Materialvalg
Materiale spesifiseres før produksjon i henhold til godkjent produktkonfigurasjon.
Kvalitetskontroll og inspeksjon
Inspeksjon av innkommende materiell:Messing, sinklegering, belagte deler, isolasjonskomponenter og O-ringer kontrolleres før montering.
Dimensjons- og grensesnittinspeksjon:Overordnede dimensjoner, F-grensesnittdimensjoner, kontaktposisjon og komprimeringsseksjonsdimensjoner- sjekkes under produksjon.
Plettering og utseendeinspeksjon:Pletteringstilstand, koblingskropp, gjenger, kontaktdeler, riper og deformasjon inspiseres før endelig montering.
Elektrisk inspeksjon:Senterkontakt, ytre kontakt, isolasjonsmotstand og tålespenning kontrolleres i henhold til gjeldende inspeksjonskrav.
Kompresjonsbekreftelse:Prøvekontakter termineres med den spesifiserte kabelen og kompresjonsverktøyet for å kontrollere kabelinnsetting, kompresjonstilstand, skjermkontakt og kabelholding.
Endelig inspeksjon:Produktmodell, konfigurasjon, mengde, emballasje og merking kontrolleres mot ordrespesifikasjonen før forsendelse.
Gjenta-bestillingskontroll:Godkjente prøver eller produksjonsspesifikasjoner kan brukes som referanser for gjentatte bestillinger for å opprettholde konsistent produktkonfigurasjon mellom batcher.
Konfigurasjoner tilgjengelig for massebestillinger
|
Konfigurasjon |
Tilgjengelig alternativ |
|
Kabeltype |
RG6 Standard Shield / RG59 |
|
Kroppsmateriale |
Nikkel-belagt messing / sinklegering |
|
Forsegling |
Med O-Ring / Uten O-Ring |
|
Kompresjonsverktøy |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Koblingstype |
F-Type komprimering |
Søknader
CATV distribusjon
For terminering av RG6-koaksialkabel ved CATV-distribusjonspunkter og abonnentforbindelser.
Bredbåndsnettverk
For koaksialforbindelser brukt i bredbåndsaksess- og distribusjonsutstyr.
Satellitt-TV
For tilkoblinger av typen F- mellom koaksialkabel, satellittmottakere og signaldistribusjonsutstyr.
Koaksiale systemer for boliger
For RG6-tilkoblinger i TV, bredbåndsmodem og koaksialinstallasjoner i boliger.
RF og videodistribusjon
For 75-ohm koaksialtilkoblinger i RF- og videosignaldistribusjonssystemer.
Emballasje og forsendelse
Bulk pakking
Koblinger leveres i bulkposer eller innerbokser i henhold til bestillingsmengde og emballasjekrav.
Kartongidentifikasjon
Eksportkartonger kan merkes med produktmodell, konfigurasjon, mengde og -kundespesifisert informasjon.
OEM emballasje
Poseantall, innvendig-boksantall, merking og kartongmerker kan spesifiseres for distributører og OEM-bestillinger.
Sjekk før-forsendelse
Produktkonfigurasjon, mengde, emballasje og merking verifiseres mot bestillingen før forsendelse.
FAQ
Spørsmål: Hvordan vet jeg om denne RG6-kompresjonskontakten passer til kabelen min?
A: Sjekk kabeltype, skjermkonstruksjon, kappediameter og krav til kabelforberedelse. For bulkbestillinger, ved å gi kabelspesifikasjonen eller prøven, kan kompatibiliteten verifiseres før produksjon.
Spørsmål: Hva bør jeg oppgi når jeg ber om et RG6-kontakttilbud?
A: Oppgi kabeltype, nødvendig mengde, koblingskonfigurasjon, O-ringkrav, materialpreferanse, emballasjekrav og destinasjonsmarked.
Spørsmål: Kan du matche kontakten til vår eksisterende kabelspesifikasjon?
A: Ja. Kabelspesifikasjoner eller prøver kan gjennomgås for å bekrefte riktig koblingskonfigurasjon før masseproduksjon.
Spørsmål: Kan kontakten brukes med et eksisterende komprimeringsverktøy?
A: Verktøykompatibilitet bør bekreftes av koblingskonfigurasjon i stedet for ved koblingsutseende alene. Oppgi den eksisterende verktøymodellen slik at kompatibiliteten kan kontrolleres før bestilling.
Spørsmål: Hva er forskjellen mellom en kompresjonskontakt og en standard F-kontakt?
A: En kompresjonskontakt er festet til koaksialkabelen med en dedikert kompresjonsoperasjon i stedet for kun å stole på det gjengede grensesnittet. Dette gir en definert mekanisk termineringsprosess for kabelmontering.
Spørsmål: Kan jeg bruke denne kontakten for gjentatte feltinstallasjoner?
A: Ja. Kompresjonstermineringsmetoden er egnet for gjentatt kabelinstallasjon når kontakten, kabelforberedelsen og kompresjonsverktøyet er riktig tilpasset.
Spørsmål: Kan du beholde den samme koblingsspesifikasjonen for gjentatte bestillinger?
A: Ja. En godkjent prøve eller produksjonsspesifikasjon kan beholdes som referanse for gjentatte bestillinger for å opprettholde samme produktkonfigurasjon.
Spørsmål: Kan du gi prøver for kabelkompatibilitetstesting?
A: Ja. Prøver kan leveres i henhold til den nødvendige kontaktkonfigurasjonen, slik at kundene kan teste kontakten med deres faktiske kabel og installasjonsprosess før bulkkjøp.
Spørsmål: Hvilken informasjon bør bekreftes før masseproduksjon?
A: Nøkkelelementene er kabeltype og konstruksjon, koblingskonfigurasjon, materiale, O--ringalternativ, kompresjonsverktøy, emballasje, merking og godkjent prøve eller spesifikasjon.
