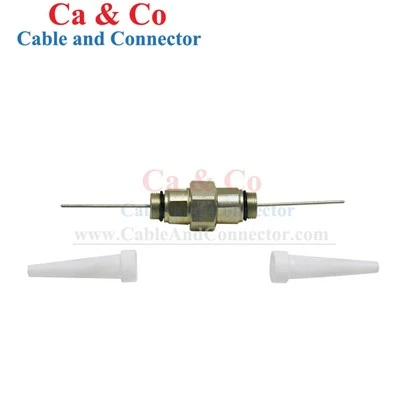

KS Female til KS Female er en dobbel-tilkoplingskobling med KS hunn-grensesnitt på begge sider. Den brukes til å koble sammen kompatible KS hannkomponenter i prosessrør og utstyrssammenstillinger. Ulike størrelser, materialer og konfigurasjoner kan leveres i henhold til systemkrav.
Produktspesifikasjoner
|
Parameter |
Spesifikasjon |
|
Produkttype |
KS hunn til KS hunnkobling |
|
Modell |
CAC-KSF-KSF |
|
Koblingskonfigurasjon |
KS Kvinne × KS Kvinne |
|
Koblingstype |
UNEF 5/8-kontakt |
|
Frekvensområde |
DC–1000 MHz |
|
Arbeidsspenning |
335 V Maks |
|
Tåler spenning |
170 V RMS |
|
Isolasjonsmotstand |
Større enn eller lik 1000 MΩ |
|
Paringsholdbarhet |
Større enn eller lik 500 sykluser |
|
Driftstemperatur |
-35 grader til +60 grader |
|
Gjeldende standard |
IEC 60169-24 |
|
Materiale |
Aluminium + POM |
Produktkonstruksjon
Kvinnelige KS-grensesnitt:Begge ender bruker hunn-KS-grensesnitt, som danner tilkoblingspunktene for to kompatible hann-KS-kontakter.
Koblingskropp:Aluminiumskroppen danner det mekaniske hovedhuset og støtter tilkoblingsenheten under sammenkobling og bruk.
Senterkontakt:Senterkontakten gir den ledende banen mellom de to tilkoblede KS-grensesnittene, med en spesifisert motstand på mindre enn eller lik 10 mΩ.
Isolerende komponent:En POM-isolasjonskomponent skiller de ledende delene og støtter den nødvendige isolasjonsytelsen til kontakten.
Kompatibilitet og applikasjon
Nettverksintegrasjon:Distribuert i CATV-bredbåndsdistribusjonsnettverk, hybridfiber-koaksiale (HFC)-arkitekturer og RF-signaloverføringslinjer.
Maskinvaretilpasning:Passer direkte med standard hardline koaksial trunk og distribusjonskabler terminert med hann-KS-kontakter.
RF-skjermingskontinuitet:Opprettholder kontinuerlig metallisk ytre kontakt over skjøtehuset for å forhindre inntrengning av elektromagnetisk interferens (EMI) og signallekkasje ved koblingsforbindelsen.
Implementeringsmiljøer:Installert i både innendørs hodeend-anlegg og utendørs anleggsplasseringer, inkludert antennefester og underjordiske sokkel.
Elektrisk og RF-ytelse
Impedanskontinuitet:Designet for å bevare karakteristisk systemimpedans over skjøtepunktet innenfor DC-1000MHz-området.
Spenningsmotstand:Håndterer standard RF-overføringsspenningsnivåer opp til 335V uten dielektrisk sammenbrudd.
Kontaktstabilitet:Lav innføringsmotstand begrenser signaltap og termisk generering ved parringsgrensesnittet.
Isolasjonsintegritet:Høy dielektrisk motstand forhindrer strømlekkasje mellom senterledere og ytre skjold.
Tilkobling og installasjon
KS Kvinne × KS Kvinne:Rett adapter med hunn-grensesnitt i begge ender for tilkobling av to hann-KS-kontakter.
5/8 UNEF-grensesnitt:Bruker 5/8 UNEF-tråder; verifisere KS-grensesnitt og dimensjoner mot produktspesifikasjonen før bestilling.
Installasjon:Juster gjengene manuelt og trekk til med en standardnøkkel. Hold senterstifter og sammenfallende overflater rene for å forhindre kryss{1}}tråding.
Utendørs bruk:Tett koblingspunktene mot fuktighet og støtt tilkoblede hardline koaksialkabler for å redusere bøying og mekanisk påkjenning.
FAQ
Spørsmål: Hva er den typiske ledetiden for standard bulkbestillinger av disse KS skjøtekoblingene?
A: Produksjonsplaner avhenger av aktiv fabrikklasting og ordrevolum, med standard produksjonskjøringer som vanligvis behandles innen to til fire uker.
Spørsmål: Leveres batchtestrapporter eller materialsertifikater før forsendelse?
A: Fabrikkinspeksjoner som dekker dimensjonskontroller og samsvarsparametere for IEC 60169-24 kan bes om under ordrebekreftelsen.
Spørsmål: Hva er standard eksportemballasjemetoder som brukes for å forhindre gjengeskade under transport?
A: Koblingene er individuelt beskyttet og pakket i fuktbestandige-esker for å beskytte 5/8 UNEF-trådene og interne kontaktstifter under lang-transport.
Spørsmål: Hva er standard minimum ordrekvantitet (MOQ) for -direkte kjøp fra fabrikken?
A: MOQ-kravene varierer basert på om varene er hentet fra gjeldende lager eller planlagt for en dedikert produksjonsbatch.
Spørsmål: Hvilke internasjonale betalingsvilkår godtas for første-forretningstransaksjoner?
A: Standard kommersielle oppgjør håndteres vanligvis gjennom telegrafisk overføring (T/T) eller rembursvilkår som er avtalt i salgskontrakten.
Spørsmål: Er det fysiske pre-prøver tilgjengelig for kompatibilitetstesting med eksisterende kabelbeholdning?
A: Prøveevalueringsenheter kan bes om teknisk verifisering, med frakt- og prøvevilkår administrert per individuell forespørsel.
